externer Scandoubler fuer alle Amigas mit RGB-Anschluss



endlich weg mit der alten RGB-Roehre und augenschonender Betrieb an modernen Monitoren




Ich biete hier meinen externen Scandoubler von ACT an. Wer hat es nicht satt, auf den in Ehren ergrauten Commodore-Monitoren (1081, 1084 oder 1085, etc.) sein Augenlicht auf Spiel zu setzen. Mit dem hier angebotenen Scandoubler kommt eine einfache wie geniale Loesung. Einfach an den RGB-Port des Amigas (500, 600, 1000, 1200, 1500, 2000, 2500, 2500UX, 3000D, 3000T, 3000UX, 4000D, 4000T, CDTV und CD32) gesteckt und man kann ab sofort die Amiga-Bildschirmmodi bequem und augenschonend auf dem modernen Monitor ansehen. Genial, wie die Spieleklassiker wie Giana Sisters, Turrican, Ports of Call etc. auf dem modernen Monitoren zu sehen sind.



Das Modul laeuft natuerlich einwandfrei. An meinem EIZO-TFT-Monitor lief sie einwandfrei und lieferte ein glasklares Bild von Workbench und Anwendungsprogrammen. Wer heute mehr mit seinem Amiga machen moechte, als spielen, kommt um einen Scandoubler nicht herum. Wenn man dann schon einen kauft, sollte man sich gleich einen ordentlichen kaufen und der ScanDex ist neben dem Indivision von individual computers wohl der Beste. Ausserdem ist er absolut universal, da extern am RGB-Port anzuschliessen.

ACT Electronics hat eine ganze Menge weitere Karten, Zorroboards, Festplatten-Controller, RAM-Erweiterungen, etc. fuer alle Amigas (500, 600, 1000, 1200, 1500, 2000, 2500, 2500UX, 3000D, 3000T, 3000UX, 4000D, 4000T, CDTV und CD32) gebaut, z.B.: Apollo 1200, Apollo 1200 Lite, Apollo 1220 Turbo, Apollo 1230, Apollo 1230 Turbo (Emaginator 1230), Apollo 1230 Turbo LC, Apollo 1230 Turbo Mk2, Apollo 1240 & 1260 (Winner 1240), Apollo 1240 Turbo, >Apollo 2030 Turbo, Apollo 3040/3060 & 4040/4060, Apollo 520 Turbo, Apollo 620, Apollo 630 (Viper 630), Apollo SCSI, Arpeggiator, Grand Slam, Grand Slam 500, I/O Expansion, MediaPhile, Meta 4, MPEG-it!, MV1200 (ToastScan / AmiScan / EZ-VGA), OverDrive, Prelude, Prelude 1200, Printerface, Rombler, Trumpcard 2000, Trumpcard 500 & Trumpcard Professional 500, Trumpcard 500 AT, Trumpcard Professional 2000, Vector 030, Viper 1240 & 1260, Winner 1230, Winner 1240

Man sieht also, dass es sich bei dem Adapter nicht um ein No-Name-Produkt handelt, sondern um eines der besseren und qualitativ hochwertigeren Produkte.



komplett

RGB

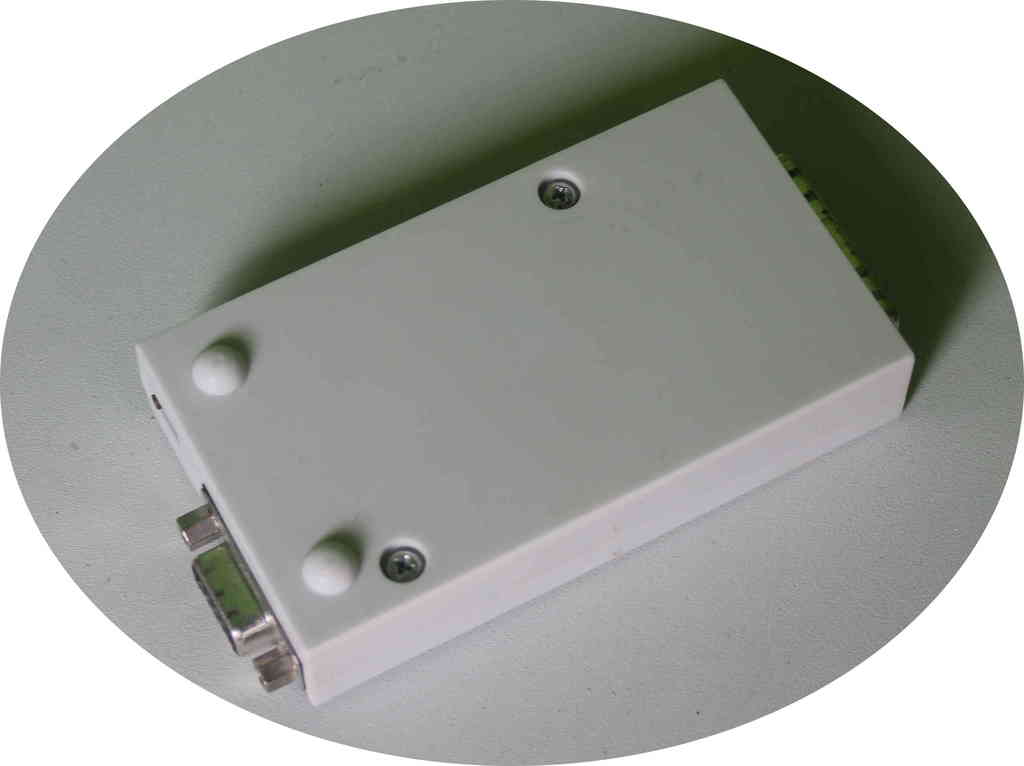

unten

VGA



Ein Auszug aus der HW-Database:

MV1200 (ToastScan / AmiScan / EZ-VGA)
Company ACT Elektronik, Germany
Amiga any Amiga
Interface RGB port
flicker fixer
doubles the horizontal frequency of all 15 kHz screen modes to 31.5 kHz - other screen modes are passed through
removes flicker of interlaced screens
connects externally to the 23 pin RGB port


Ein Auszug aus dem Big Book of Amiga Hardware:

The MV1200 is an external scandoubler for use with all Amigas. It takes the standard Amiga PAL or NTSC output and scandoubles it for use on a PC type VGA/SVGA monitor. It supports full 24bit colour in all non 15Khz modes. A high precision TTL circuit used for pixel clock generation. The MV1200 also has an optional FlickerFixer module to promote interlaced screens to non-flickering displays. The MV1200 connects to the RGB Video out on the Amiga and should only be connected when the machine is switched off.

Once you have connected the MV1200 it may be necessary to "finetune" it for best picture quality, although by default it comes fine tuned for A1200s. The MV1200 should be plugged in and the Amiga switched on for at least 5 minutes before attempting this procedure to ensure that the MV1200 has reached operating temperature. Try to have as many vertical lines on the screen as possible, or load a picture which contains many alternate black and white lines. Use a small screwdriver to move the potentiometer labelled "Adjust". Please note this is a high performance multi-turn multi-precision potentiometer which can be turned about 20 times from end to end. In the middle of the range there is a distortion of the picture but if you turn it another 3 or 4 times the picture quality will increase. DO NOT forcibly turn it further when you encounter resistance. If you have problems with picture quality still, then close the jumper marked phase which is normally open.

LED When on When off
Bypass Flickerfixer Mode Input H-Freq > 15Khz (24Khz - 31Khz)
15Khz flickerfixed (Flicker Fixer only)
Input H-Freq = 15Khz
JUMPER OPEN CLOSED
Enable Adjustment Disabled Adjustment Enabled
Phase Normal Clock Used Inverted Clock Used
FF-Ena Flickerfixer Mode Scandoubler Mode
222Mod 58221 FRAMs Fitted (FF only) 58222 FRAMs Fitted (FF only)

Factory Default Setting

Enabled - CLOSED
Phase - OPEN
FF Ena (inside) - OPEN if FF Fitted, otherwise CLOSED
222 Mod (inside) - OPEN if 58221 FRAMs fitted, CLOSED otherwise
XCLKEN (inside) - Reserved, must be OPEN
CCK (inside) - Reserved, must be in left position.

In SuperHiRes mode, only every second pixel is displayed
All modes with a Horizontal frequency above 15Khz will be bypassed, but since some of these modes are also outside the VGA range, your monitor may not display them correctly.
Only 15Khz modes will be flickerfixed, other modes will be bypassed
Please ensure that the VGAOnly tool which is part of the monitor drivers, is executed prior to the monitor driver to ensure that Euro72 and Multiscan modes are fully VGA compatible.

Upgrading to a FlickerFixer

To upgrade you need two video-field memories of type OKI 518221Z-30 OR OKI 518222Z-30 in ZIP form.
Open the unit and insert the chips into the ZIP sockets, make sure the writing is facing the 23pin video connector
After fitting, gently bend them towards the 23pin connector to allow the case to close correctly
Open the FF-Ena jumper
Set the 222Mod jumper correctly, according to the FRAM type you used.
