Manual NEC P2200 Pinwriter, inkl. Sheetfeeder Dokumentation, sehr guter Zustand



retro, vintage, rar, selten, Sammler




Ich biete hier das komplette Benutzerhandbuch zum NEC P2200 Pinwriter, inkl. Manual zum Sheetfeeder an. Das Manual stammt aus einer Zeit, in der Manuals noch den Namen verdienten und eine komplette technische Dokumentation darstellten. Ideal fuer Sammler und Benutzer dieser Wundermaschine.


einige Detailfotos:

komplett

IV

IV1

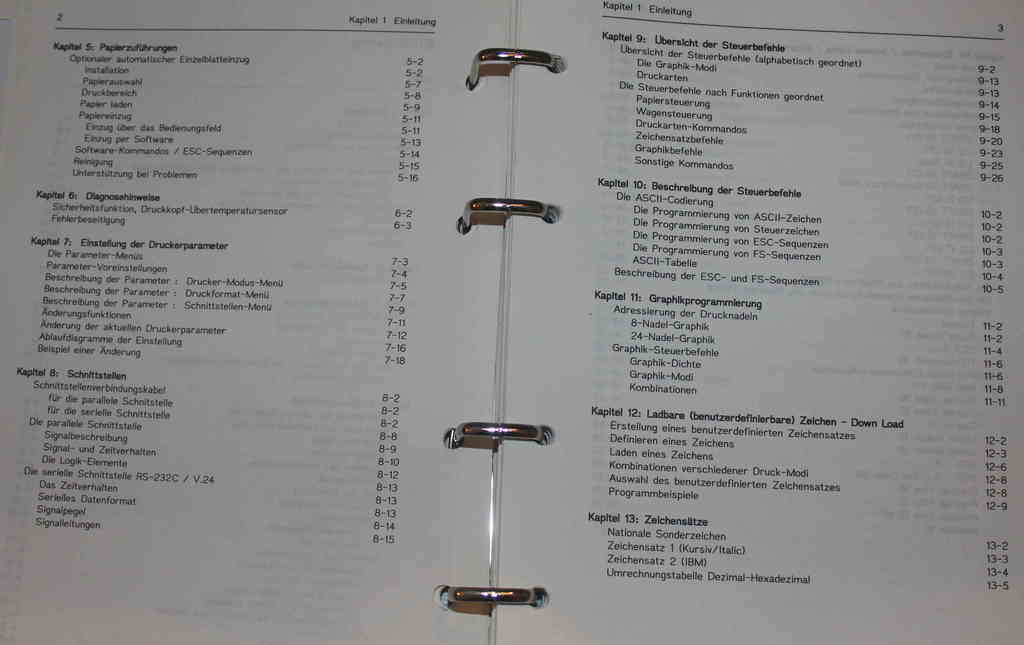

IV2

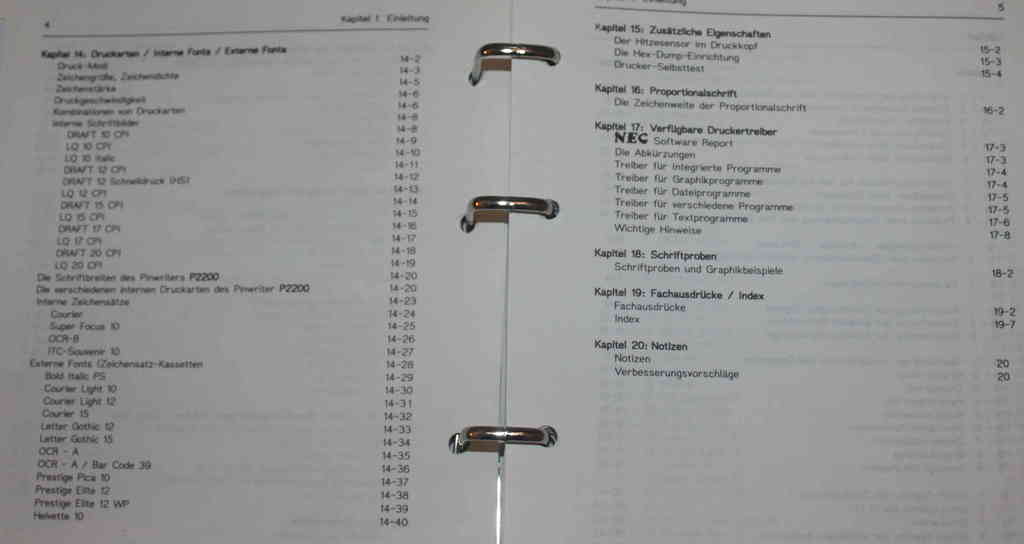

IV3

hinten

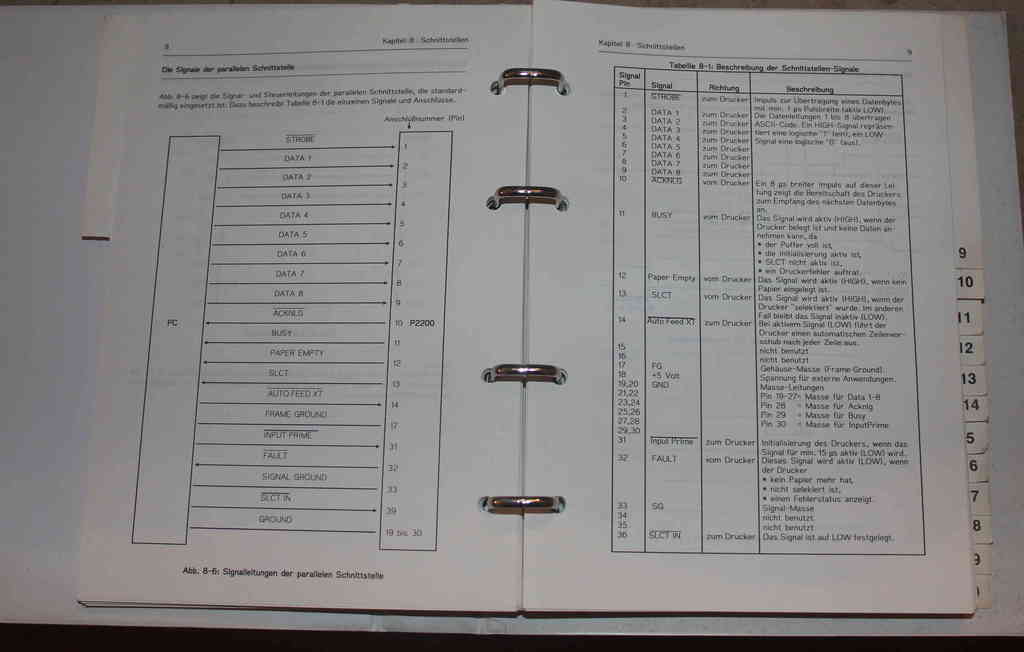

innen

Sheetfeeder-2

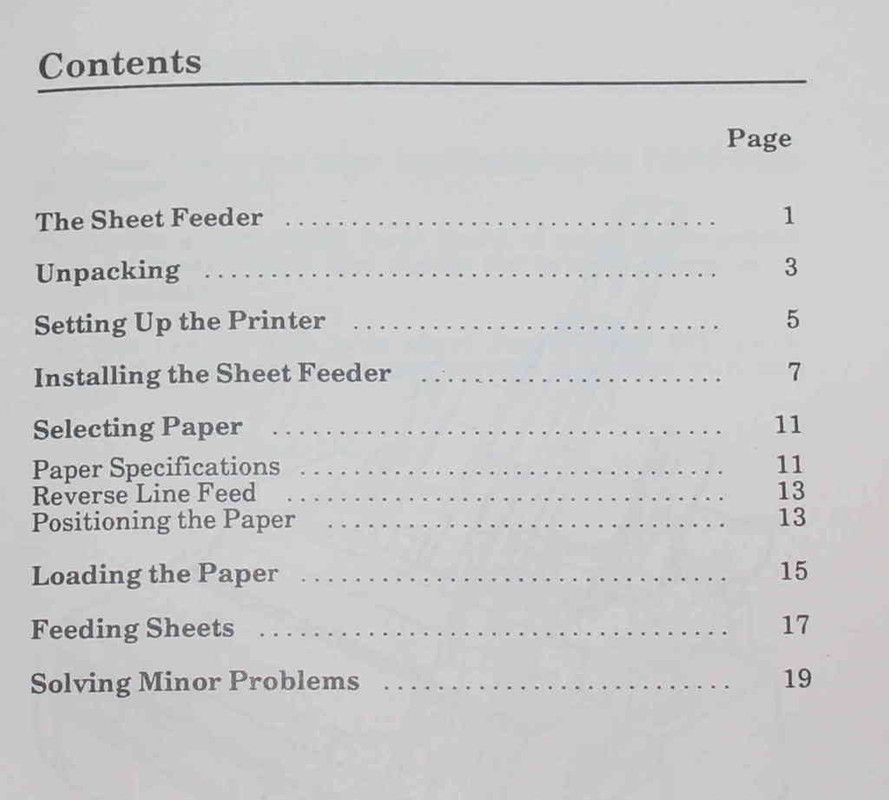

Sheetfeeder-IV



Informationen zum NEC P2200:

NEC P2200: Ein neuer STERN am Druckerhimmel

Die Zeiten der preisgünstigen 9-Nadeldrucker dürfte nun endgültig zu Ende sein. NEC stellt rechtzeitig zur SYSTEMS München den neuen 24-Nadeldrucker P2200 vor.

Schriftqualität
Auch bei dem NEC P2200 haben wir wieder die gewohnte Qualität der Schrift wie auch bei den schon bekannten P6/7. Allerdings fiel bei dem getesteten P2200 leider das Farbband etwas aus der Rolle. Die Matrix war leider etwas deutlich zu sehen, was auf ein sehr schlecht getränktes Farbband zurückzuführen war. Hier verspricht NEC Deutschland aber schnellste Abhilfe. Bild 1 zeigt verschiedene Schriftmöglichkeiten, die der P2200 anbietet. Interessant erscheint uns vor allen, daß der P2200 bereits ab Werk drei (3) Schriftarten mehr hat, als sein großer Bruder, der P6. Sonst aber verhält sich der P2200 genau wie der P6.

Geschwindigkeit
Hier müssen im Gegensatz zum P6 einige Abstriche gemacht werden, so ist der P2200 je nach gewählter Schriftart in Letter Quality zwischen 47 und 90 Zeichen schnell und in Draft erreicht er noch maximal 168 Zeichen pro Sekunde. Und hier lernen selbst 9-Nadeldruckern noch das Fürchten. Design und Optionen
Dieser Drucker überrascht mit einem etwas eigenwilligem Design. Das Gerät besitzt einen halbautomatischen Einzelblatteinzug von vorne, der mit einer Klappe verschlossen wird. Ebenfalls serienmäßig integriert ist ein Traktor, diesen kann man wahlweise als Schub- oder Zugtraktor verwenden. Wenn man zwischendurch einmal ein Einzelblatt bedrucken möchte, braucht man nicht mehr das Papier aus dem Traktor zu entfernen. Man „parkt“ das Endlospapier in dem Traktor, (diese Funktion wird über eine Tastenkombination angewählt) und koppelt den Traktor über ein Stellrad an der Oberseite des Druckers aus. Danach öffnet man die Klappe an der Front des Gerätes und legt das Papier an. Ein Druck auf die Taste „FEED“ und das Einzelblatt wird eingezogen. Jetzt kann es mit dem Drucken losgehen. Umgedreht verfährt man dann, wenn man wieder Endlospapier verarbeiten möchte. Einzig das Einfädeln des Papiers bei Schubbetrieb kann für den ungeübten Anwender zu leichten Problemen führen. Es kann aber für nur 230,- DM ein vollautomatischer Einzelblatteinzug gekauft werden, mit dieser Option ist dann Textverarbeitung pur möglich. Der Schacht faßt bis zu 50 Einzelblätter, die dann vollautomatisch eingezogen werden. Beim Betrieb des Schachtes muß man nur darauf achten, vorher auch im Soft-Menü ihn zu konfigurieren.
Im Gegensatz zum P6 besitzt dieses Gerät eine komplette Frontbedienung, und interessanterweise auch keine Dip-Schalter mehr. NEC hat hier erstmals ein sogenanntes Soft-Switch Menü in einen Drucker eingebaut, (siehe Bild 2) Dieses erlaubt dem Benutzer sämtliche Parameter, wie z. B. Zeichensatz usw. über einen Dialog mit dem Gerät zu konfigurieren. Ein weiterer Vorteil liegt darin, daß es bereits nach der SYSTEMS München zwölf verschiedene Schriftkassetten als Option geben wird. Auch der Quiet-Modus wurde hier nicht vergessen.
Leider ist der P2200 nicht so leise wie der P6, was darauf zurückzuführen ist, daß dieser Drucker keine Walze mehr besitzt, sondern auf eine Metallschiene druckt, die einen Hartgummiüberzug besitzt. Auch die Geräuschdämmung in Form von speziellem Schaumstoff ist nicht mehr vorhanden.

FAZIT
Insgesamt gesehen, ist der P2200 ein empfehlenswerter Drucker mit vielen guten Ausstattungsmerkmalen zu einem guten Preis. Vor dem Kauf sollte man sich auf jedem Fall das Gerät bei einem Händler anschauen und auch vorführen lassen. Jedoch glaube ich, daß Sie mein recht positives Urteil mit mir teilen werden.

Beurteilung
+ Gutes Preis/Leistungsverhältniss
+ Traktor serienmäßig
+ ext. Font-Kassetten
+ 4 Schriftarten serienmäßig
+ Optionen preiswert
- Druckkopf ohne Garantie
- Farbband zu schwach

NEC Pinwriter P2200
Technische Daten

Druckkopf:
24 Nadeln, 2* 12 Nadeln versetzt
Nadeldurchmesser: 0,2 mm
Lebensdauer:
200 Mio Punkte, vom Anwender austauschbar
Speicher:
8 KB RAM, 4 KB für Download Funktion
Papierzuführungen
Standard:
Walzenantrieb (Friktion)
Halbautomatischer Einzelblatteinzug
Unidir. Traktor (Schub oder Zug)
Option:
Automatischer Einzelblatteinzug Einschacht
Papierbreite:
5 bis 10 Zoll (127 bis 254 mm)
Einzelblatteinzug:
6,5 bis 8,5 Zoll (165 bis 216 mm)
Durchschlage:
1 Original + 2 Durchschläge
Auflösung Grafik:
bis zu 360-*360 Punkte pro Zoll
Vertikal:
60, 180, 360 Punkte/Zoll
Horizontal:
60, 80, 90, 120, 180, 240, 360 Punkte/ Zoll
Zeichensätze:
13 nationale Zeichensätze
ASCII-Standard
IBM Standard/Grafik
Kursiv/Italic 96 Zeichen anwenderspez. Zeichensatz
Kompatibel zu:
Epson LQ 1500 IBM (Zeichensatz)
NEC P5, P6, P7
Geschwindigkeit:
Draft 12 HS: 168 Zeichen/sek.
Draft 10: 149 Zeichen/sek.
LQ 10: 47 Zeichen/sek.
LQ 12: 56 Zeichen/sek.
Int. Zeichensätze:
Letter Gothic (Italic)
Courier (Italic)
Proportional LQ Super Focus 10 LQ OCR-B LQ ITC Souvenir Hoch-Tiefstellen Doppelte Breite/Höhe Doppelte/Dreifache Höhe
Bes. Funktionen:
Hex-Dump, Font-Anzeige Zeichensatzwahl, manuell oder Software Quietmode, Fehleranzeige Externe Font-Cassetten
