BOSCH BW-Standardpaket BOPA ST CSH 013 CSH5800iG 30 P 23, WP 300 P 1 B

Herstellerteilenummer: 7739624555

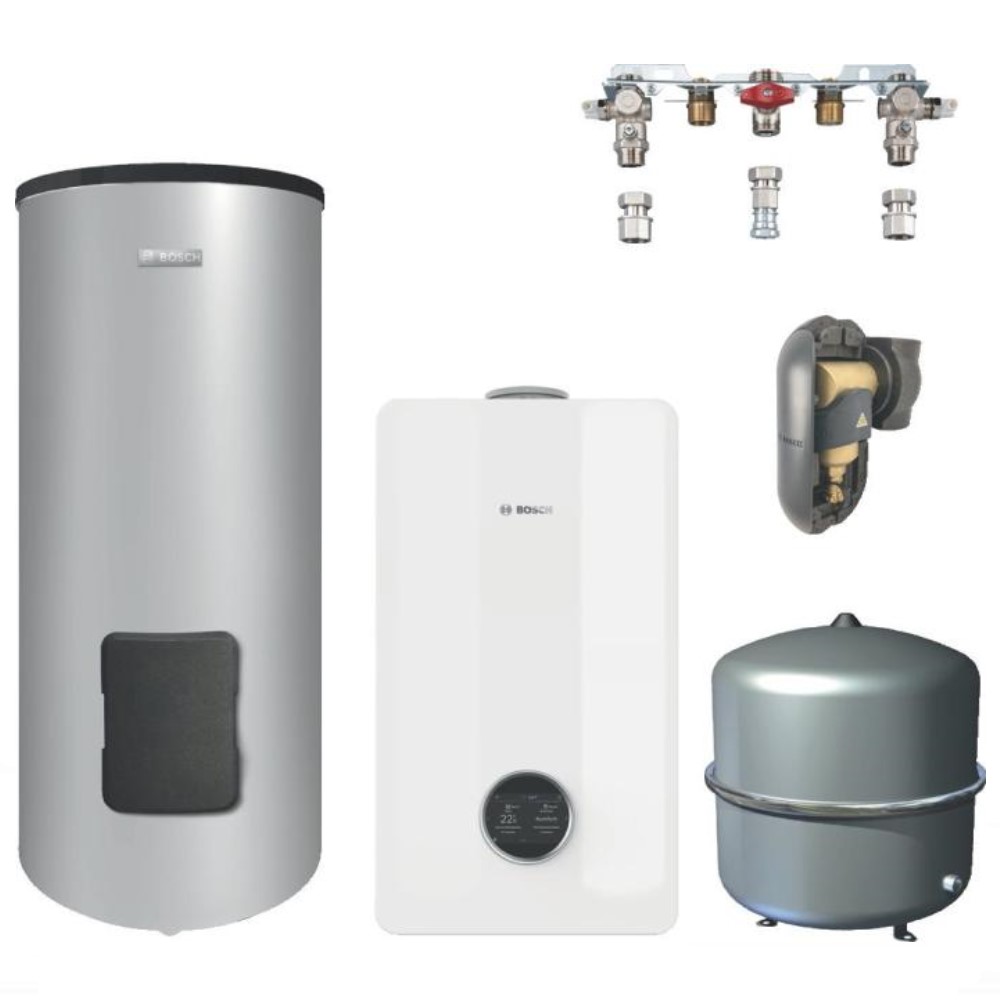

Lieferumfang:

• BOSCH Hybridsystem, wandhängend, CSH5800iG 30 P 23, mit Touch-Bedienfeld, Bestell-Nr.: 7738101106
• BOSCH Wärmepumpenspeicher WP 300 KP 1 B, Inhalt=300l, h=1750mm / d=662mm, Bestell-Nr.: 7735502482
• BOSCH Zubehör Warmwasserspeicher SF4Set, Speicherfühler inkl. Befestigungsset, Bestell-Nr.: 7735502289
• BOSCH Installationszubehör IW-BO-1, Kurzschlussleitung für CSH5800iG, Bestell-Nr.: 7738101118
• BOSCH Installationszubehör Nr. 993, Montageanschlussplatte Aufputz, Bestell-Nr.: 7719002374
• BOSCH Installationszubehör Nr. 429, Sicherheitsgruppe ohne Druckminderer, Bestell-Nr.: 7719000758
• BOSCH Installationszubehör Nr. 432, Trichtersiphon, Bestell-Nr.: 7719000763
• BOSCH Installationszubehör H-SD25, Schlammabscheider mit Isolierung, DN25, Bestell-Nr.: 7738330168
• BOSCH Installationszubehör MAG 35, Membran-Ausdehnungsgefäß 35 Liter Silber, Bestell-Nr.: 7738325446
• BOSCH Zubehör Warmwasserspeicher AAS, Anschluss-Set externes Ausdehnungsgefäß, Bestell-Nr.: 8718582096

Beschreibung:

BOSCH Hybridsystem, wandhängend CSH5800iG 30 P 23, mit Touch-Bedienfeld

Technische Daten CSH5800iG 30 P 23:

• Produkttyp: CSH5800iG 30 P 23
  Farbe: Weiß
  Geeignete Brennstoffart: Erdgas
  H2 Ready: Ja
  Max. H2-Anteil: 20 %
  Kesseltyp: system
  Heizkreis-Pumpentyp: YES
  Max. Nennwärmeleistung (80/60 °C): 29,6 kW
  Max. Nennwärmeleistung: 29,6 kW
  Bei Nennwärmeleistung und Hochtemperaturbetrieb: 88,6 %
  Kesselwirkungsgrad bei min. Leistung, 80/60 °C (Hi): 96,3 %
  Kesselwirkungsgrad bei Nennwärmeleistung, 80/60 °C (Hi): 98 %
  Kesselwirkungsgrad bei min. Leistung, 50/30 °C (Hi): 108,3 %
  Kesselwirkungsgrad bei Nennwärmeleistung, 50/30 °C (Hi): 102,5 %
  Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 97,7 %
  Max. Vorlauftemperatur: 88 °C
  Wasservolumen: 2 l
  Max. Warmwasser-Dauerleistung: 30,2 kW
  Nennwärmebelastung Warmwasser: 30,2 kW
  Min. Nennwärmebelastung Warmwasser (Modulationsbereich): 3 kW
  Max. Nennwärmebelastung Warmwasser (Modulationsbereich): 30,2 kW
  Anschlussart 1: 1/N/PE
  Schutzklasse (EN 61140): IPX4D
  Elektrische Leistungsaufnahme im Heizbetrieb bei 30 % Teillast: 16 W
  elektrische Leistungsaufnahme im Trinkwasserbetrieb bei Volllast: 78 W
  Min. Abgasmassestrom (80/60 °C): 0,0014 kg/s
  Max. Abgasmassestrom (80/60 °C): 0,0135 kg/s
  Min. Abgastemperatur (80/60 °C): 56 °C
  Max. Abgastemperatur (80/60 °C): 68 °C
  Min. Abgastemperatur (50/30 °C): 31 °C
  Max. Abgastemperatur (50/30 °C): 49 °C
  Verfügbarer Förderdruck: 230 Pa
  Höhe: 780 mm
  Breite: 440 mm
  Tiefe: 365 mm
  Nettogewicht: 46,7 kg
  Gasanschluss: 3/4 Zoll
  Anschluss für Heizungsvorlauf/-rücklauf: 3/4 Zoll
  Abgasrohranschluss: 80 mm
  Luftanschluss-Durchmesser: 125 mm
  Energieeffizienzklasse: A
  Spektrum: A+++ ->D
  Nennwärmeleistung: 30
  Jahreszeitbedingte Raumheizungs-Energieeffizienz: 93
  Jährlicher Energieverbrauch: 62
  Schallleistungspegel innen: 46
  Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb: 9,8
  Hersteller: Bosch Thermotechnik GmbH
  Bestell-Nr.: 7738101106
  Verpackungsabmessung: 500x400x975 mm
  Gesamtgewicht inkl. Verpackung: 48,7 kg

Beschreibung BOSCH Wärmepumpenspeicher WP 300 KP 1 B:

• Produkttyp: WP 300 KP 1 B
  Farbe: Silber
  Speichertyp: Monovalent
  Speichermaterial: PUR-Hartschaum
  Dämmstoff: PUR-Hartschaum
  Max. Heizungsbetriebsdruck: 16 bar
  Max. Heizwassertemperatur: 110 °C
  Wärmetauschervolumen: 11,4 l
  Speichervolumen: 287,0 l
  Nutzbare Wassermenge ohne Nachladung und Verteilverluste bei Speichertemperatur 60 °C, Zapftemperatur 40 °C: 406 l
  Nutzbare Wassermenge ohne Nachladung und Verteilverluste bei Speichertemperatur 60 °C, Zapftemperatur 45 °C: 348 l
  Warmwasser-Dauerleistung (80/45/10 °C): 45,1 kW
  Warmwasser-Dauerleistung (80/45/10 °C): 1108 l/h
  Max. Warmwasser-Betriebsdruck: 10 bar
  Max. Warmwassertemperatur: 95 °C
  Bereitschaftsverlust: 1,5 kWh/d
  Wärmetauscherfläche: 1,7 m²
  Druckverlust (oberer Wärmetauscher): 37 mbar
  Max. Durchflussmenge (oberer Wärmetauscher): 2,6 m³/h
  Min. Aufheizzeit bei 80/45/10 °C: 34 min
  Höhe: 1835 mm
  Breite: 662 mm
  Tiefe: 742 mm
  Außendurchmesser mit Wärmedämmung: 662 mm
  Nettogewicht: 124 kg
  Außendurchmesser ohne Wärmedämmung: 500 mm
  Dicke der Wärmedämmung: 80 mm
  Kippmaß: 1950,8 mm
  Min. Einbringbreite: 662 mm
  Höhe Vorlaufanschluss (Speicher): 318 mm
  Höhe Rücklaufanschluss (Speicher): 898 mm
  Höhe Kaltwassereintritt: 81 mm
  Höhe Warmwasseraustritt: 1696 mm
  Höhe Zirkulationseintritt: 686 mm
  Fußabstand (Breite): 333 mm
  Anschluss für Heizungsvorlauf/-rücklauf: R1" Zoll
  Anschluss für Vorlauf und Rücklauf: R1" Zoll
  Durchmesser Zirkulationsanschluss: R3/4" Zoll
  Warmwasserbereitungs-Energieeffizienzklasse: B
  Energiespektrum DHW: A+ ->F
  Warmhalteverlust: 63,5 W
  Speichervolumen: 287,0 l
  Hersteller: Bosch Thermotechnik GmbH
  Typ: WP 300 KP 1 B
  Bestell-Nr.: 7735502482
  Verpackungsabmessung: 752x770x1958 mm
  Gesamtgewicht inkl. Verpackung: 139 kg


Installation:

• Für die Installation/Montage (Wasser und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einer Elektrofachkraft in Übereinstimmung mit den gültigen Vorschriften sowie entsprechend dieser Anweisung ausgeführt werden
