Solaranlage10,7m² mit Kombi-, Pufferspeicher 600 L. www. pre-halle. de/ cms

P R E Büro: Zum Niederdorf 24 D- 33790 Halle (Nordrheinwestfalen)   Ihr Ansprechpartner: Herr René Schreiber   Tel: 05201 / 856643 Fax: 05201 / 856643 Email: rene.schreiber@pre-halle.de













weitere Informationen unter: www.pre-halle.de/solaranlagen.html







----------





Ein

neues

Solarthermie-Paket

Phönix Duo 5

für bis zu 5 Personen

für Warmwasser und Heizungsunterstützung

mit

10,75m² Flach-Kollektorfläche

und

einem

Kombi-, Pufferspeicher Typ KR2 emaillierter Brauchwasserinnentank,

mit zwei Wärmetauscher für Solar und Heizung

und

mit 100mm Weichschaum-Isolierung(abnehmbar)

Inhalt 600 Liter.



-----------------------------------------



Komplett förderfähig !

Fragen Sie uns!

------------------------------------------





PHÖNIX Duo



Die PHÖNIX SonnenWärme-Anlage Duo ist Ihre Energiepreisversicherung. Dank ihrer hohen spezifischen Leistung können je nach System bis zu 8 Personen mit warmem Wasser versorgt werden. Darüber hinaus trägt sie auch bei großzügigeren Einfamilienhäusern einen relevanten Teil zum Heizenergiebedarf bei.



----------------------------------------------



"Kompatibel mit allen gängigen Heizungssystemen!"



----------------------------------------------





Holen Sie sich einen Förder-Antrag für diese Solarthermie-Pakete!

Fragen Sie uns:

info@pre-halle.de

oder hier bei hood.de!





----------------------------------------------



Diese Auswahl ist für Ihre Entscheidung wichtig:



Höchste Qualität

"Made in Germany"



Optimal aufeinander abgestimmte Komplettsysteme inkl. notwendiger Zubehörteile



Höchste Solarerträge durch leistungsstarke Kollektoren mit Vollflächenabsorber



Einfache und kostensparende Montage



Kinderleichte Bedienung des Solarreglers mit multifunktionalem KombiDisplay



Geringe Installationskosten durch steckerfertige Solarstation



Quelle: Phönix Sonnenwaerme AG







Technische Daten:



Solar-Kollektor Infinity 3:



Außenmaße je Kollektor:  1,87 x 1,15 x 0,095 m

Gewicht je Kollektor:  34 kg

Bruttofläche:  2,15 m²

effektive Absorberfläche: 2,0 m²

Wärmeträgerinhalt: 1,13 Liter

Absorber: eta-plus_Al

Absorptionsgrad: 95%

optischer Wirkungsgrad: 80,1% bezogen auf Aperturfläche

Emissionsgrad: 5%

Verlustfaktoren:  k1: 3,65 W/ m² K; k2: 0,0169 W/ m² K²

max. Stillstandstemperatur:  203 °C

Kollektormindestneigung: 20°

Kollektormaterial: Pulverbeschichteter Rahmen aus Aluminium, rückseitige Wärmedämmung (50mm)

Glasabdeckung: eisenarmes Solarsicherheitsglas

Prüfzeugnisse: Kollektortest vom ISFH nach EN 12975 - 1/2







Fragen Sie uns!

Wir helfen Ihnen gerne weiter !

info@pre-halle.de

oder hier bei hood.de!





Aufdach-Montage-Set:



Sparrenanker, Alu C-Profile, Hammerkopfschrauben, Quickies, Holzschrauben und Unterlegscheiben, Muttern und Unterlegscheiben(verschiedene Größen).





Solarstation Typ FlowCon-F:



Pumpe: Fabrikat: Wilo, Typ: ST 15/6, 230 Volt, 50 Hz, komplett absperrbar

Nennleistung; Stufe/Drehzahl; Leistungsaufnahme; Strom:

         P2          ;          n             ;               P1          ;     I

      17,50 W        2720 (1/min)                 48 W          0,21 A

      11,50 W        2630 (1/min)                 38 W          0,17 A

        6,50 W        2350 (1/min)                 28 W          0,13 A

Isolierung: Zweischaliges EPP, D = 0,041 W/mK

Durchflusssteller: Flowmeter mit großem Schauglas (1-13 Liter/min)

Membran-AG: 25 Liter, Vordruck 1,5 bar, mit Bauartzulassung, flexibler Druckschlauch und Sicherheitsschnellkupplung

Sicherheitsventil: 6 bar, mit Bauartzulassung

Verbindungs- und Kleinteile: Station komplett aus Messing (flachdichtend bzw. selbstdichtend mit ORing),

bestehend aus: 2 Thermometer, 2 KFE-Hähne an der Station, Manometer

0-6 bar, 2 Absperrhähne, 2 Schwerkraftbremsen (im Vor- und

Rücklauf Kugelhahn integriert), ein separates T-Stück 3/4” mit KFE-Hahn

für Entleerung im Rücklauf an tiefster Stelle, Solarstation ist komplett vormontiert,

Abgänge für Kupferrohr 18 x 1 mm bzw. 22 x 1 mm (alternativ

3/4” bzw. 1” flachdichtend für Edelstahlwellrohr)





Regler Typ Delta Sol BS:



Regler: Mikroprozessorgesteuerter Temperaturdifferenzregler Typ DeltaSol BS, in Kunststoffgehäuse, IP20/DIN 40050, betriebsfertig mit Netzstecker. Für den universellen Einsatz in Solar- und Heizungssystemen programmiert.

Versorgung:

210 ... 250 V~

Gesamtschaltleistung:

4 (2) A 250 V~

Funktionen: Maximale Speichertemperaturbegrenzung, Aus/Automatik und Pumpendauerbetrieb, Pumpe drehzahlgeregelt (senkt den Stromverbrauch um bis zu 30%, die Anlage arbeitet darüber hinaus effektiver), multifunktionales Kombi-Display, Temperaturanzeige von drei Messstellen, einstellbare Differenzeinschalttemperatur und Maximalbegrenzung, drei Temperaturfühler Pt 1000, Fehler-/Störanzeige, Thermostatfunktion, Minimaltemperatur, Sicherheitsabschaltung, Rückkühlfunktion, Kollektorkühlfunktion, Plausibilitätskontrolle, vereinfachte Wärmebilanzierung möglich





Kollektorverbindungssatz:



Anschlüsse: Vor- und Rücklaufleitung geeignet für Installation in Kupferrohr 18 x 1 mm (alternativ 3/4” flachdichtend für Edelstahlwellrohr DN 16)

Dachdurchführung: 2 x 0,9 m flexible Edelstahlwellrohre (DN 12) mit witterungs- und UV-beständiger Isolierung

Entlüftung: 2 mechanische Entlüftungseinheiten für Vor- und Rücklauf, Montage unter dem Dach oder alternativ direkt am Kollektor möglich

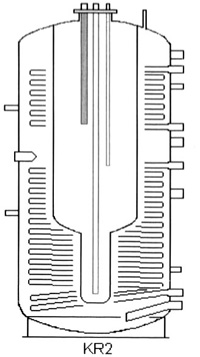

Kombi-,Pufferspeicher Typ KR2 mit 600 Liter Inhalt, emaillierter Innentank 150 Liter, 450 Liter Puffervolumen mit 2 Wärmetauscher und Isolierung:





----------------------------



Technische Daten:

für den Einsatz in Heizungs- und Solaranlagen sowie BHKW´s , Holzvergaser, Kaminofen, Ofen, Pelletsheizung, Ölheizung, Gasheizung!

gefertigt nach DIN 4753 und ISO 9001, Pufferspeicher aus Stahl S235JRG2

Brauchwassereinsatz mit Thermosyphon

2-fach Spezialemailliert Brauchwassereinsatz,

Magnesiumschutzanode

Pufferspeicher Betriebsdruck max. 6 bar, Betriebstemperatur max. 95°C

Brauchwasser Betriebsdruck max. 10 bar, Betriebstemperatur max. 95°C

incl. hochwertiger Weichschaumisolierung 100 mm, Lamda 0037 (silber), Isolierung an den Anschlüssen gelocht

bei Anlieferung Speicher auf Einwegpalette, Isolierung separat im Beipack



Die serienmäßige Magnesiumanode kann gegen eine wartungsfreie Fremdstromanode (aufpreispflichtig) getauscht werden!

Fragen Sie uns!

info@pre-halle.de

oder hier bei hood.de!





Maße, Gewicht und Wärmetauscher:

Nenninhalt Speichertyp	600 Liter KR2 600	800 Liter KR2 800	1000 Liter KR2 1000	1500 Liter KR2 1500
Durchm. ohne Isolierung (mm)	650	790	790	1000
Durchmesser mit Isolierung (mm)	850	990	990	1200
Höhe ohne Isolierung	1840	1880	2060	2220
Höhe mit Isolierung	1940	1980	2160	2320
Kippmaß ohne Isolierung	1870	1910	2090	2250
Tauscherfläche unten	2,10 m²	2,60 m²	3,00 m²	3,50 m²
Tauscherfläche oben	1,00 m²	1,60 m²	1,80 m²	3,00 m²
Gewicht	195 kg	237 kg	267 kg	460 kg
Nenninhalt Warmwasser	150 ltr	200 ltr	220 ltr	300 ltr
Nenninhalt Puffervolumen	450 ltr	600 ltr	780 ltr	1200 ltr
E-Stab Muffe	1 1/2"	1 1/2"	1 1/2"	1 1/2"

Änderungen im Zuge der Weiterentwicklung vorbehalten
Für evtl. Druckfehler und Irrtümer übernehmen wir keine Haftung. Stand 03/2008









Weiteres Zubehör (im Anlagenpaket enthalten):



Brauchwassermischer laut Heizungsanlagenverordnung: thermostatisch, 10 bar, stufenlos einstellbar von 35° bis 60° C, Klemmringverschraubung für 22 mm Kupferrohr (alternativ 3/4“ Außengewinde)

Frostschutzmittel: Tyfocor L 21 kg







Technische Änderungen vorbehalten!





----------------------------------------------------------







Lieferumfang:



5 Flachkollektoren Typ Infinity 3 mit je 2,15 m² Bruttofläche; gesamt 10,75m²,



Ein Kombi-,Pufferspeicher Typ KR2 mit 600 Liter Inhalt, emaillierten Brauchwassertank, mit 2 Wärmetauscher und 100mm Weichschaumisolierung(abnehmbar),



komplettes Aufdachmontageset inkl. Entlüfter und Dachdurchführung,



Einkreisregler der Serie DeltaSol mit 3 Fühlern Pt 1000,



Zweistrang-Solarstation FlowCon F,



21 kg Frostschutz Tyfocor L,



Ausdehnungsgefäß 25 Liter,



Brauchwassermischer,



diverse Kleinteile entsprechend Datenblatt,



deutsche Montageanleitung(kann vorab kostenlos zugeschickt werden).



----------------------------------------------------------



Aufdach-Montage Varianten



Variante 1 (Standard):



Duo 5 (Infinity 3)

hochkant nebeneinander,

Außenmaße Kollektorfeld: 5,80 x 2,02 m





Variante 2:



Duo 5 (Infinity 3)

quer nebeneinander, (Kollektoranschlüsse auf der Längsseite),

Außenmaße Kollektorfeld: 9,4 x 1,30 m





Fragen Sie uns!

info@pre-halle.de

oder hier bei hood.de!





----------------------------------------------------------

Lieferzeit: 1,5 Wochen

----------------------------------------------------------

Sie bekommen eine Rechnung mit ausgewiesener Mehrwertsteuer zugeschickt.

-----------------------------------------------------------
